CM MACCHINE
PIALLATRICE SU 4 LATI - MODELLO KOMPAT
12-20-30-40 TONNELLATE
La Finger Joint o linea di giunzione a pettine è un macchinario per la realizzazione di travi lamellari. Le travi in legno lamellare si ottengono attraverso la fresatura, l'incollaggio e la giunzione di più pezzi nello stesso punto per raggiungere una lunghezza di trave predefinita. Questo sistema utilizza un ciclo automatico gestito da PLC.

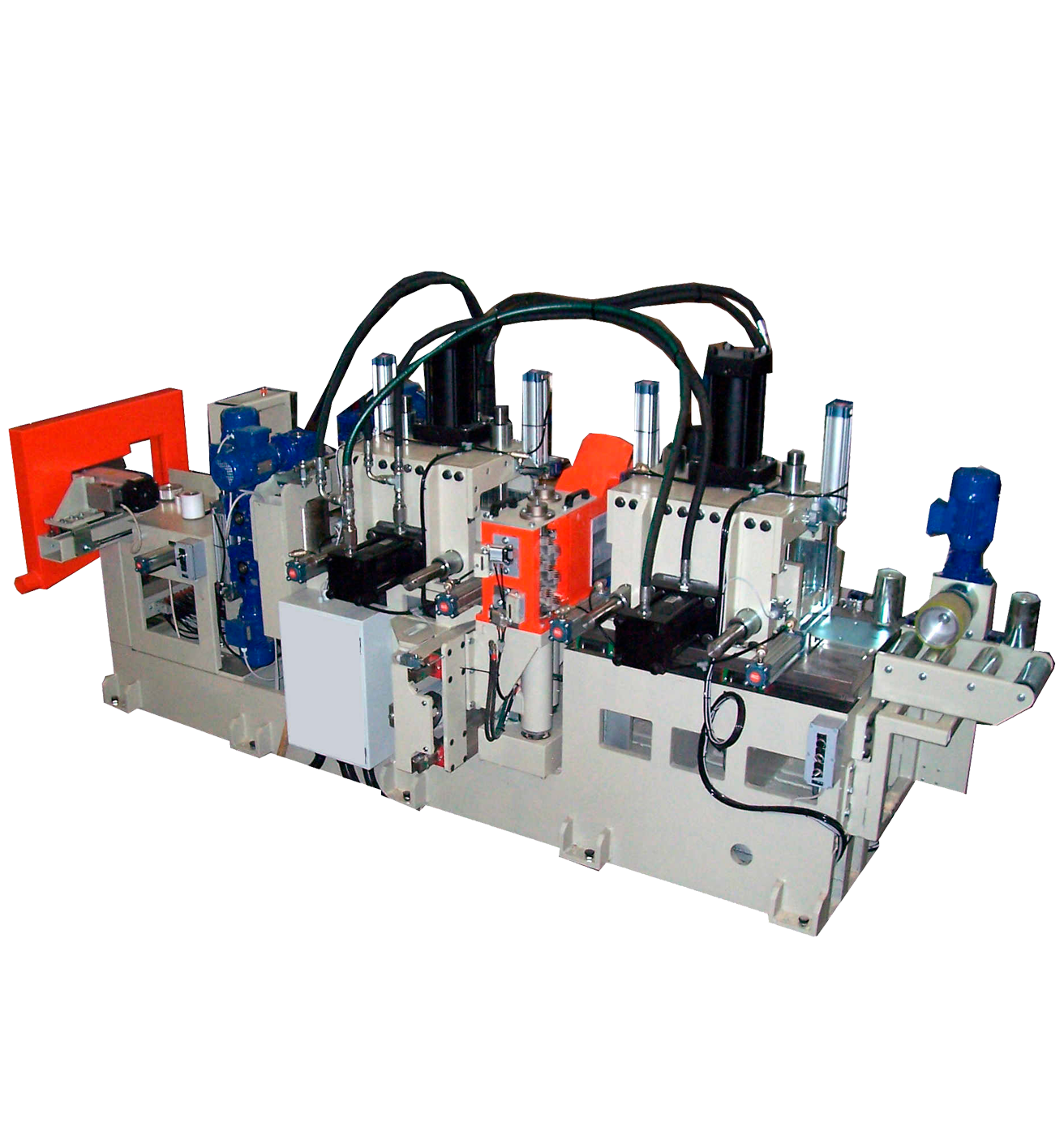

IL MOD. HPX-V La giuntatrice HPX-V (Verticale) automatica è un macchinario innovativo, veloce (5-6 giunzioni al minuto) e affidabile. Ha capacità di spinta da 12 a 40 tonnellate, con taglio automatico nella misura richiesta ed espulsione finale dei pezzi giuntati. Viene costruita in base alle esigenze del cliente ed è personalizzabile sia dal punto di vista dell'alimentazione che dello scarico.
Finger Joint HPX Verticale
Ricevi il link per il download a:
CM MACCHINE
Le fasi nel dettaglio
Il procedimento di lavorazione delle giuntatrici per legno si compone di tre fasi: fresatura, incollaggio e pressatura.
Posizionamento automatico
Posizionamento automatico di due pezzi consecutivi e bloccaggio in posizione orizzontale tramite due morse idrauliche.
Spostamento verticale
Spostamento verticale del carrello porta-gruppi con due frese e due gruppi di incollaggio. Fresatura contemporanea del lato posteriore del primo pezzo e del lato anteriore del secondo, prima di spalmare colla sulle due estremità.
Avanzamento del pezzo
Avanzamento del pezzo fresato posteriore, bloccato su carrello mobile, grazie a due cilindri idraulici e congiungimento con il pezzo che lo precede.
Completamento giunzione
Completamento giunzione tramite due cilindri idraulici, con una forza massima di 18 tonnellate.
Apertura delle morse
Apertura delle morse e avanzamento del pezzo giuntato tramite i rulli di estrazione. Riposizionamento del carrello fresatore e dei pezzi in battura per la ripresa del ciclo di lavorazione.
Completamento della trave
Completamento della trave al raggiungimento della lunghezza desiderata e taglio del pezzo finito tramite troncatrice comandata da un encoder elettronico.
CM MACCHINE
Scopri altri prodotti
T-LAM 50
MACCHINA PER TEST
Scopri prodotto
FINGER JOINT HPX-O (ORIZZONTALE) 12-20-30-40 TONNELLATE
Scopri prodotto
FINGER JOINT HPX-V (VERTICALE) 12-20-30-40 TONNELLATE
Scopri prodotto
FINGER JOINT HPX-VO (ORIZZONTALE E VERTICALE) 12-20-30-40 TONNELLATE
Scopri prodotto
