TAVOLO MONTAGGIO PARETI
-MODELLO TMP+TMR-
C.M. Macchine progetta e costruisce banchi per il montaggio delle pareti. Il tavolo TMP è un banco per il montaggio delle pareti.
Il tavolo TMR è un banco ricevente che va accoppiato al banco di montaggio TMP. Il tavolo TMP completo con il tavolo TMR permette il movimento automatico della parete di 180°.

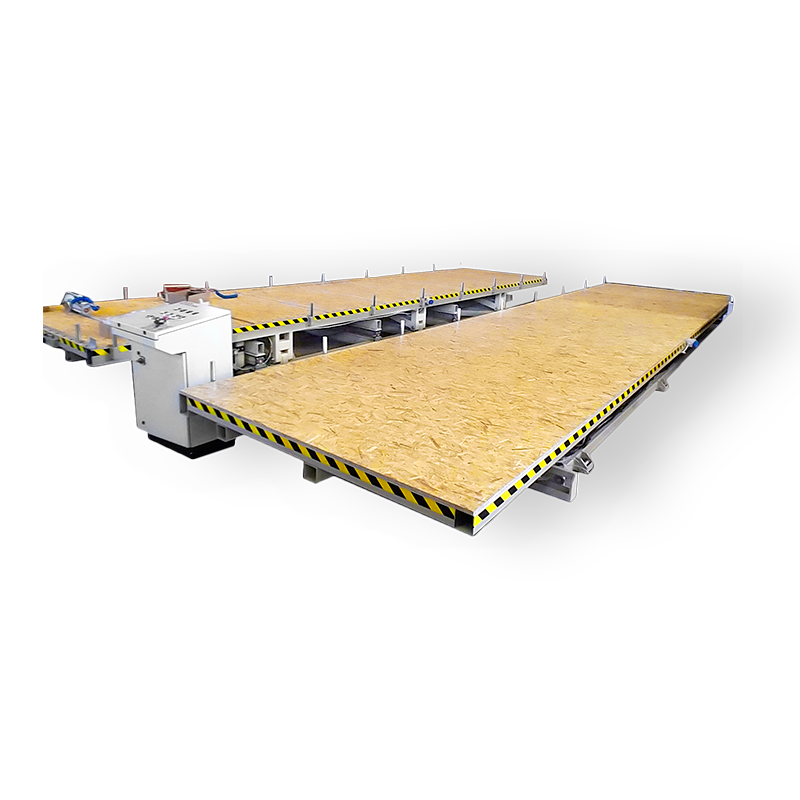

TMP + TMR
Ricevi il link per il download a:
COMPOSIZIONE MODELLO TMP+TMR
STRUTTURA DELLA MACCHINA
Il tavolo TMP è dotato di sollevamento idraulico da 0-90° con riferimenti di montaggio e barra pneumatica di pressione.
Il tavolo TMR è dotato di sollevamento idraulico da 0-90° privo di riferimenti di montaggio e barra pneumatica di pressione.
I tavoli TMP e TPR sono equipaggiati di dispositivi idraulici con inclinazione da 0 a 95.
Dati Tecnici | ||
Lunghezza pezzo lavorabile | m | 6 - 9 - 12 |
Larghezza pezzo lavorabile | mm | 2400 + 2400 |
Altezza pezzo lavorabile | mm | 160 |
Angolo di apertura | ° | 90 |
Lunghezza macchina | m | 6 - 9 - 12 |
Larghezza macchina | mm | 2400 |
Altezza macchina | mm | 500 |
Peso totale macchina | kg | 1800 - 2600 - 3500 |
