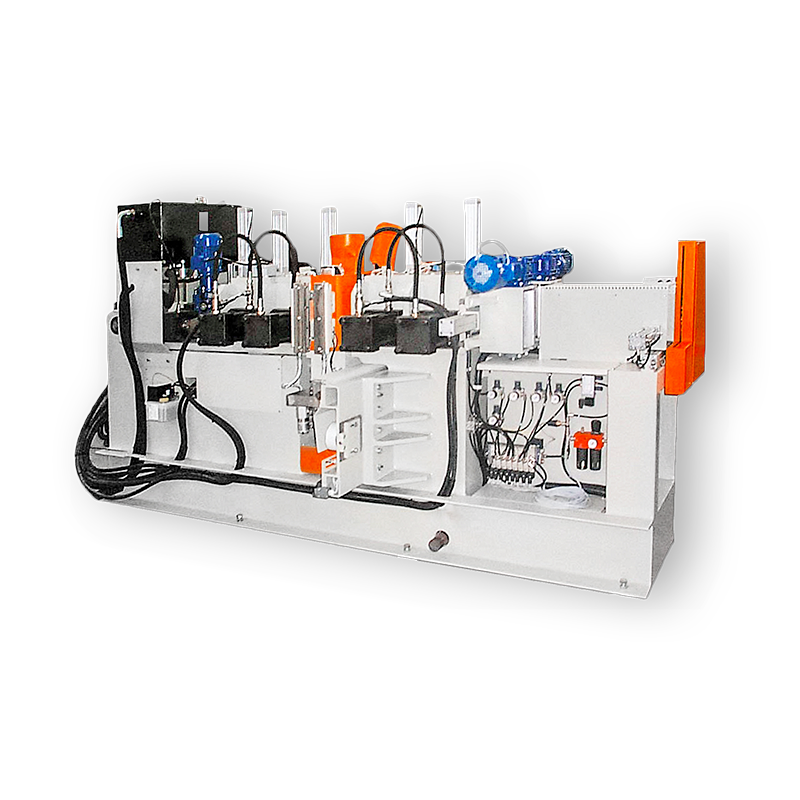

FINGER JOINT AUTOMATICA
-MODELLO HPX-V 12-20-30-40 TONNELLATE-
La Finger Joint automatica mod. HPX-V è un macchinario progettato da C.M. Macchine per la realizzazione di travi lamellari, con possibilità di lavorare il legno in posizione verticale.
Le travi in legno lamellare si ottengono attraverso la fresatura, l'incollaggio e la giunzione di più pezzi nello stesso punto, per raggiungere una lunghezza di trave predefinita. Per la loro produzione, C.M. Macchine ha sviluppato un ciclo automatico controllato da PLC.
Ampiamente personalizzabile in base alle esigenze del cliente, anche per quanto riguarda l’alimentazione e lo scarico, la Finger Joint Mod. HPX-V è un macchinario veloce e affidabile, caratterizzato da capacità di spinta a partire da 12 fino a 40 tonnellate.
LEVIGATRICE A NASTRO SAND 600
Ricevi il link per il download a:
COMPOSIZIONE MODELLO HPX-V
La Finger Joint Automatica modello HPX-V si compone di:
STRUTTURA DELLA MACCHINA
La struttura è in carpenteria meccanica elettro-saldata ad alta resistenza e stabilità. Questo garantisce alla Finger Joint modello HPX-V la capacità di supportare la pressione di 18 tonnellate in fase di giunzione.
RULLI DI AVANZAMENTO PEZZI
Rulli motorizzati per l’inserimento e il posizionamento del pezzo da lavorare nella giuntatrice.
PINZE BLOCCAPEZZI
Due pinze idrauliche, una fissa per bloccare il pezzo posizionato in entrata e una mobile con spinta di 18 tonnellate per completare l’operazione di giunzione.
GRUPPO DI FRESATURA, INCOLLATURA E GIUNTATURA
Gruppo integrato nella struttura della macchina, così composto:
- PROGRAMMATORE ELETTRONICO
Programmatore per la gestione delle misure di lunghezza e del numero pezzi da produrre - UGELLI SPALMACOLLA
Ugelli a pettine per colla a un componente sincronizzati con i gruppi di fresatura per l’applicazione della colla sulle parti da giuntare
- GRUPPO SEGA
Seghe pneumatiche automatiche per il taglio della lamella in base alla lunghezza prestabilita - GRUPPI DI FRESATURA
Gruppi di fresatura a velocità fissa
- UGELLI SPALMACOLLA
Ugelli a pettine per colla a un componente sincronizzati con i gruppi di fresatura per l’applicazione della colla sulle parti da giuntare
LE FASI NEL DETTAGLIO
PROCESSO DI LAVORAZIONE
Il procedimento di lavorazione della Finger Joint Automatica HPX-V Verticale si compone di sette fasi:
1. Due pezzi susseguenti da lavorare vengono posizionati automaticamente e bloccati in posizione orizzontale da due morse idrauliche
2. Il carrello porta-gruppi con 2 frese e 2 gruppi di incollaggio si sposta verticalmente per fresare contemporaneamente il lato posteriore del primo pezzo e quello anteriore del secondo
3. Gli ugelli a pettine applicano la colla sul lato posteriore del primo pezzo e quello anteriore del secondo.
4. Il pezzo fresato posteriore, bloccato su un carrello mobile, avanza grazie a due cilindri idraulici fino a congiungersi al pezzo che lo precede.
5. I due cilindri idraulici completano la spinta e giuntano i due pezzi con una pressione di 18 tonnellate.
6. Il pezzo giuntato avanza automaticamente tramite i rulli di estrazione, mentre il carrello fresatore torna nella posizione di partenza.
7. Due nuovi pezzi da giuntare si posizionano automaticamente e il ciclo ricomincia.
Dati Tecnici | ||
Altezza massima pezzo lavorabile | mm | 25-100 |
Lunghezza minima pezzo lavorabile | mm | 80-260 |
Lunghezza pezzo lavorabile | mm | 600-illimitata |
Tipo di giunzione | 20/20 or 15/15 | |
Pressione spinta costante max | ton | 12-30 |
Produzione | giunz/min | circa 4 |
Lunghezza finale lamella | mm | 2800 |
Peso totale macchina | kg | 5500 |
