CM MACCHINE



PONTE DI CHIODATURA

-MODELLO PCH-


Il ponte di chiodatura permette il fissaggio di elementi in legno mediante l’inserimento di chiodi, in semiautomatico.



PCH PONTE DI CHIODATURA

SCARICA PDF

Ricevi il link per il download a:

Confermo di aver letto e di accettare la Privacy Policy.

COMPOSIZIONE PONTE DI CHIODATURA MODELLO PCH

STRUTTURA DELLA MACCHINA

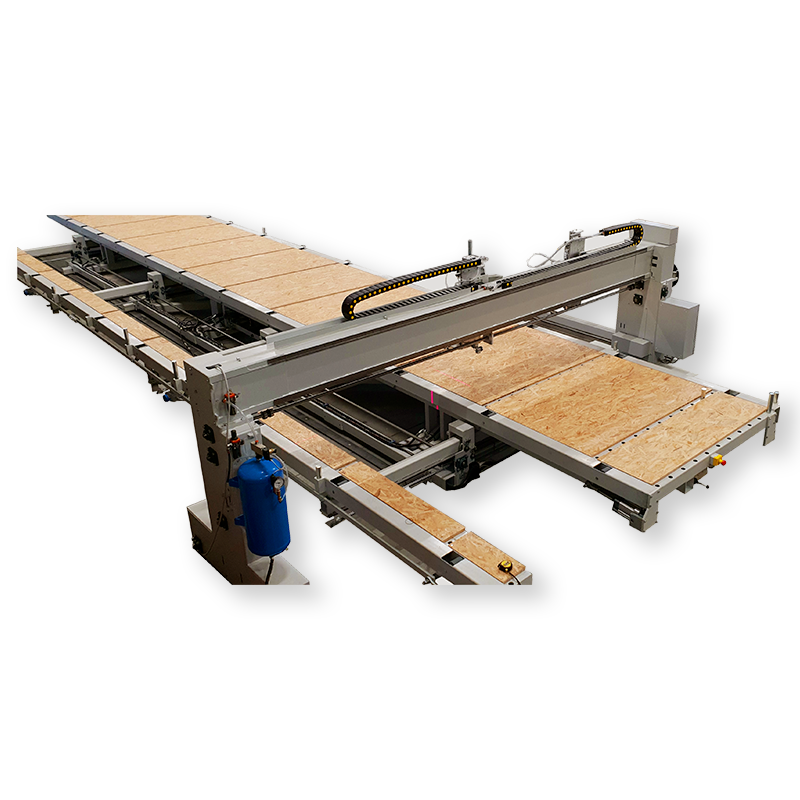

La macchina è costituita da un ponte mobile, scorrevole su binari rettilinei, sul quale sono inseriti due carrelli indipendenti con ognuno una testa di chiodatura e il proprio magazzino porta chiodi. I movimenti, longitudinale lungo le vie di scorrimento e quello trasversale dei carrelli sulla traversa, sono manuali.

LE FASI NEL DETTAGLIO



PROCESSO DI LAVORAZIONE

L’operatore tramite volantino potrà azionare il movimento dell’asse voluto.

Dopo aver posizionato le teste sul punto di partenza e abilitato il comando di chiodatura, muovendo i gruppi di chiodatura o il gruppo singolo lungo l’asse desiderato in automatico, il chiodo viene inserito nel materiale al passo impostato.

Dati Tecnici


Larghezza di lavoro minima

mm

50

Larghezza di lavoro minima con spigolatori


mm

80

Larghezza di lavoro massima

mm

2200

Altezza di lavoro minima

mm

20

Altezza di lavoro minima (a richiesta)

mm

15

Altezza di lavoro massima

mm

300

Velocità di avanzamento variabile elettron.te

m/min

da 25 a 120

Asportazione massima

mm

10

Asportazione massima con motori potenziata

mm

15

I prodotti su misura


Tutti i nostri prodotti sono ampiamente personalizzabili in base alle esigenze dei nostri clienti.
Per chiedere un appuntamento presso la nostra sede, è sufficiente accedere alla sezione contatti.
