FINGER JOINT SEMI-AUTOMATICA
FRESATRICE
-MODELLO MILL 200-
C.M. Macchine ha progettato le macchine Finger Joint Semi-Automatiche per travi lamellari per eseguire la fresatura a pettine sulle estremità di due tavole e la giunzione tipo finger joint. Le macchine vengono completate con un gruppo colla per una perfetta tenuta delle lamelle.

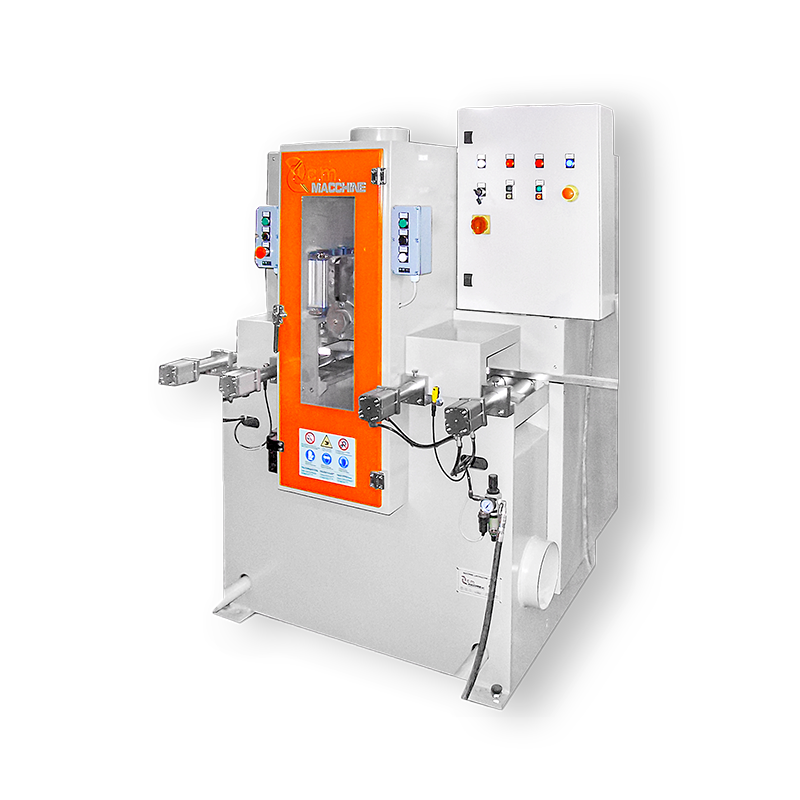

La fresatrice Finger Joint semi automatica mod. MILL 200 è un macchinario progettato da C.M. Macchine per eseguire una fresatura a pettine di travi lamellari. Fresatura svolta sulle estremità di due tavole tramite un carrello fresatore con movimento verticale azionato da un cilindro idraulico.
Giuntatrice Eco-Logic
Ricevi il link per il download a:
COMPOSIZIONE MODELLO MILL 200
La Finger Joint Semi-Automatica modello MILL 200 si compone di:
RULLI DI AVANZAMENTO
Il macchinario è composto da rulli di avanzamento e posizionamento pezzo in entrata macchina.
PINZE BLOCCAPEZZI
Pinze idrauliche di cui una FISSA per bloccare il pezzo già posizionato in entrata e una MOBILE per effettuare l’operazione di fresatura Finger Joint.
GRUPPO DI FRESATURA
Il gruppo di fresatura è integrato nella struttura della macchina composto dalle seguenti unità:
- GRUPPI DI FRESATURA a velocità fissa
- PINZE BLOCCAPEZZI dotate di cilindri idraulici di elevata capacità sia per la spinta verticale che orizzontale con accostatori pneumatici il tutto regolabile a seconda della sezione del pezzo da giuntare.
LE FASI NEL DETTAGLIO
PROCESSO DI LAVORAZIONE
Il procedimento di lavorazione della Finger Joint Semi-Automatica MILL 200 Verticale si compone di tre fasi:
1. Il pezzo viene posizionato manualmente nel macchinario per poi far partire il ciclo di fresatura, che è automatico.
2. Una volta effettuata la fresatura il carrello “porta fresa” si ferma in alto consentendo il passaggio della tavola fresata in entrata sull’altra estremità.
3. Successivamente si richiama il carro fresa in basso e conseguentemente le due battute contro le quali si riposizionano le tavole. Rincomincia un nuovo ciclo di fresatura.
Il tempo ciclo escluso posizionamento pezzi è di circa 4-6 secondi.
Dati Tecnici | ||
Altezza pezzo lavorabile | mm | 25÷100 |
Larghezza pezzo lavorabile | mm | 80÷260 |
Lunghezza pezzo lavorabile | mm | 600÷illimitata |
Tipo di giunzione | 20/20 or 15/15 | |
Produzione | giunz / min | circa 4 |
Lunghezza finale lamella | mm | illimitata |
Peso totale macchina | kg | 1800 |
